空氣壓縮機的故障及系統原理
作者：admin 發布日期：2020-04-14 16:27:24 關注次數：
次瀏覽
二維碼分享
隨著世界經濟體系、快速的科技展，國內工業氣體市場需求迅速擴大使我國的大中型空壓機設備及配套裝置得到了迅速的發展和廣泛的運用。空壓機裝置向大型化、低能耗、自動化、規模化發展是未來發展的趨勢。

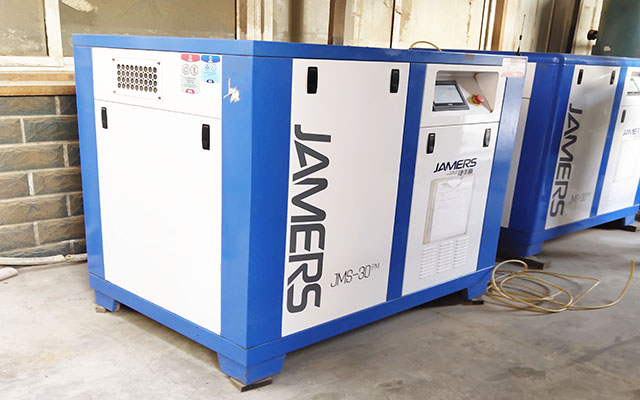

空氣壓縮機的組成結構
油循環系統
在啟動前，啟動油泵控制系統，油泵控制系統啟動后保證空壓機各潤滑部件潤滑良好，同時油泵控制系統可通過內置的溫控閥來調節內部治壓和油溫，以滿足系統需要。
氣路循環系統
壓縮機工作時，空氣經過自潔式空氣過濾器被吸入，自動清洗過濾器，空氣在經過進口導葉自動調節后進入一級壓縮，經一級壓縮后的氣體溫度較高然后進入中間冷卻器進行冷卻(水走管內，氣走管外，中冷器的水流量要求進入二級壓縮系統,為避免系統中的氣體倒入壓縮腔內在壓縮機的排氣管道安裝有一只懸掛全啟式止回閥，壓縮機排出的氣體推開止回閥進入排氣消聲器，然后進入一級后冷器，二級后冷器，再進入排氣主管道。
水路循環系統
冷卻水通過管道進入空壓機中間冷卻器對一級壓縮排出的氣體進行冷卻降溫，再進入后冷器對排氣進行冷卻，另一路冷卻水進水管道經過主電機上部的兩組換熱器冷卻電機繞組，還有一路對油冷卻器進行冷卻。
配電系統空壓機、高壓電機采用全壓啟動，控制柜為戶內交流、金屬鎧裝抽出式開關設備，開關設備由固定的柜體和可抽出部件即手車兩大部分組成，實現控制、保護、監測的目的，具有“五防”功能。
屏保護系統
當事故信號的主要任務是在斷路器事故跳閘時，能及時地發出音響信號，并使相應的斷路器燈光位置信號閃光。信號的主要任務是在運行設備發生異常現象時，瞬時或延時發出音響信號，并使光字牌顯示出異常現象的內容。
空氣壓縮機的組成結構
油循環系統
在啟動前，啟動油泵控制系統，油泵控制系統啟動后保證空壓機各潤滑部件潤滑良好，同時油泵控制系統可通過內置的溫控閥來調節內部治壓和油溫，以滿足系統需要。
氣路循環系統
壓縮機工作時，空氣經過自潔式空氣過濾器被吸入，自動清洗過濾器，空氣在經過進口導葉自動調節后進入一級壓縮，經一級壓縮后的氣體溫度較高然后進入中間冷卻器進行冷卻(水走管內，氣走管外，中冷器的水流量要求進入二級壓縮系統,為避免系統中的氣體倒入壓縮腔內在壓縮機的排氣管道安裝有一只懸掛全啟式止回閥，壓縮機排出的氣體推開止回閥進入排氣消聲器，然后進入一級后冷器，二級后冷器，再進入排氣主管道。
冷卻水通過管道進入空壓機中間冷卻器對一級壓縮排出的氣體進行冷卻降溫，再進入后冷器對排氣進行冷卻，另一路冷卻水進水管道經過主電機上部的兩組換熱器冷卻電機繞組，還有一路對油冷卻器進行冷卻。
配電系統空壓機、高壓電機采用全壓啟動，控制柜為戶內交流、金屬鎧裝抽出式開關設備，開關設備由固定的柜體和可抽出部件即手車兩大部分組成，實現控制、保護、監測的目的，具有“五防”功能。
屏保護系統
當事故信號的主要任務是在斷路器事故跳閘時，能及時地發出音響信號，并使相應的斷路器燈光位置信號閃光。信號的主要任務是在運行設備發生異常現象時，瞬時或延時發出音響信號，并使光字牌顯示出異常現象的內容。
